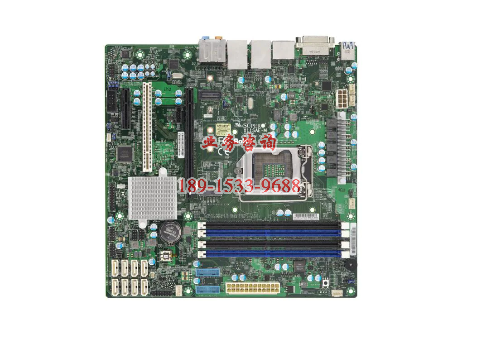

超微主板X11SAE-M

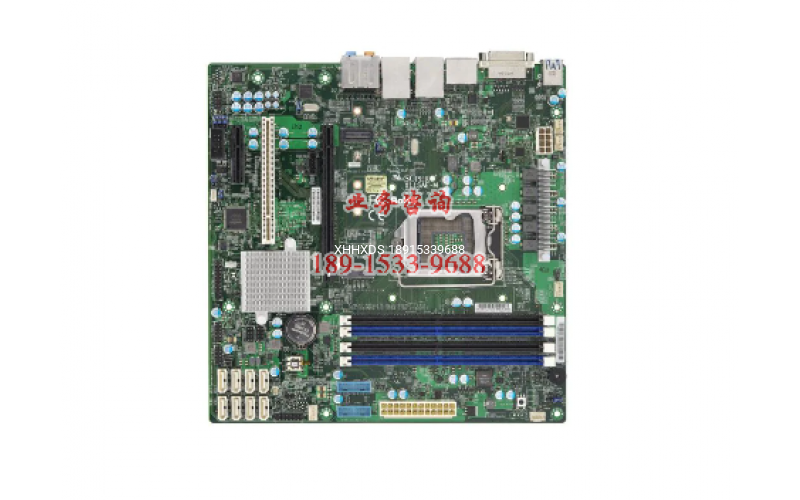

超微主板X11SAE-M


主要特点

  1. 单插槽 H4 （LGA 1151） 支持
    英特尔至强?处理器 E3-1200 v5/v6、英特尔第六代/第七代酷睿? i7/i5/i3 系列、

    英特尔赛扬?和英特尔???奔腾?

  2. 英特尔 C236 芯片组

  3. 高达 64GB 无缓冲 ECC/非 ECC UDIMM DDR4 2400MHz;4 个内存插槽

  4. 1 个 PCI-E 3.0 x16、1 个 PCI-E 3.0 x4 和 1 个 5V PCI 32 位插槽

  5. 8 个 SATA3 （6Gbps） 通过 C236;RAID 0、1、5、10 + 1 PCI-E M.2（仅支持 PCI-E x4，2242/2260/2280/22110）

  6. 采用英特尔 i210-AT 的单千兆以太网局域网，
    采用英特尔? i219LM 的单千兆以太网局域网

  7. 6 个 USB 3.0（2 个后置 + 4 个通过接头）
    6 个 USB 2.0（2 个后置 + 4 个通过接头）
    2 个 USB 3.1（10Gbps，后置）

产品库存
MBD-X11SAE-M

  • X11SAE-M

物理统计
外形尺寸

  • 微型自动识别码机

尺寸

  • 9.6 英寸 x 9.6 英寸（24.38 厘米 x 24.38 厘米）

处理器
中央处理器

  • 英特尔至强处理器 E3-1200 v6/v5、英特尔第六代/第七代酷睿 i3 系列、英特尔第六代/第七代酷睿 i5 系列、英特尔???第六代/第七代酷睿??? i7 系列?

  • 支持单插槽 LGA-1151（插槽 H4），CPU TDP 支持高达 95W 的 TDP

系统内存
内存容量

  • 4 个内存插槽

  • 高达 64GB 无缓冲 ECC/非 ECC UDIMM， DDR4-2400MHz

内存类型

  • 2400/2133/1866/1600MHz SDRAM 72 位、288 针镀金 DIMM

内存尺寸

  • 4GB， 8GB， 16GB

内存电压

  • 1.2V

错误检测

  • 纠正单位错误

  • 检测双比特错误（使用 ECC 内存）

板载设备
芯片组

  • 英特尔 C236

萨塔

  • 英特尔 C236 控制器，用于 8 个 SATA3 （6 Gbps） 端口;磁盘阵列 0，1，5，10

音频

  • 1 个 ALC 888S 高清音频端口 ALC 888S 高清音频

网络控制器

  • 单个局域网与英特尔 PHY I219LM 局域网控制器

  • 带英特尔以太网控制器 I210-AT 的单局域网

输入/输出
局域网

  • 2 个 RJ45 千兆以太网 LAN 端口

USB

  • 6 个 USB 2.0 端口（4 个通过接头;2 个背面）

  • 6 个 USB 3.1 Gen1 端口（2 个后部;4 个通过接头）

  • 2 个 USB 3.1 Gen2 端口（2 个 A 型）

视频输出

  • 1 个 DP（显示端口）端口、1 个 HDMI 端口、1 个 DVI - D 端口

串行端口

  • 1 个 COM 端口（1 个接头）
